 六个同时测量偶极子
10 个可程序控制极化率窗口
高准确度和灵敏度
ELREC 6是专为矿产勘查而设计的、高效率的配备6个
电偶极的时间域激发极化接收机。具有易于使用和高度灵
敏的特点。
一、ELREC 6的独特优点
1、六个电偶极
六通道接收机允许同时使用六个电偶极进行测量，为现场测
量提供了极大的便利。

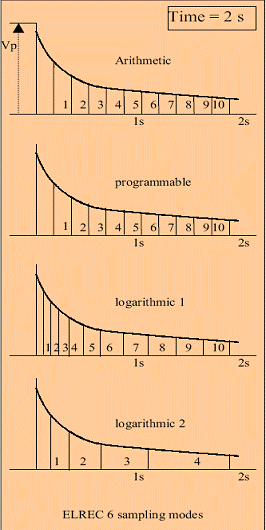

2、10个可程序控制的窗口
ELREC 6提供除经典的预设对数和算术模式以外的10个可程序
控制的窗口，这些窗口是完全独立的，操作员可根据其所希望
采样的激发极化衰减自行定义这些设计窗。
3、自动测量
一块微处理器芯片完全控制以下测量内容：同步，设置增益范
围，叠加，包括视电阻值等的结果显示。
4、监视显示
在某次数据采集过程中，6个偶电极的极化率将同时显示在
LCD上，以实现全程读数的可视化；同时可显示所有这些极
化率的标准偏差，以实现对在测读数质量的实时监测。
5、远程控制
在远程操作运用中，ELREC 6可通过串行链路由一台微机实现全部操作。
6、频率模式
对频率域波形（ON＋，ON－）或时间域波形（ON＋，OFF，ON－，OFF）可测量其频率影响和在基波与三次谐波间的相位偏移
7、适于野外条件工作
ELREC 6 工作的温度范围很宽，更有一玻璃钢的仪器箱，可经受野外操作中的冲击和振动。
8、ELREC 6 测量过程
ELREC 6的测量过程已进行过最优化，因而在实地条件下可提供可能的最高准确度。

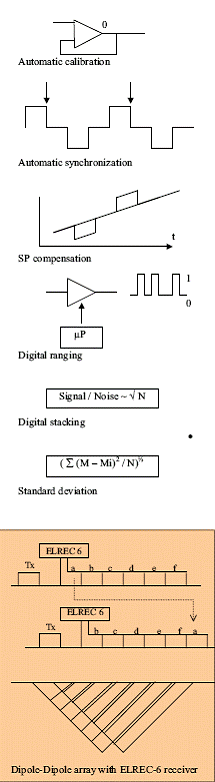

9、ELREC 6特点
噪声监视系统：
在测量开始前，一项监测功能使操作员可对每个电偶极的噪声水平进行检查，即：数字电压表将在LCD上显示原始的瞬时电位。特别地，由于脉冲方波对应于一个基本的电压信号，这使得从数值上观察脉冲方波的产生并指示发射机的运行成为可能。这项功能在进行读数采集时同样可用。
在线检查/接地电阻测量措施，可检查全部七个电极是否正确地与接收器连接。
低通模拟滤波器可降低自然或人为高频噪声
自动 SP （自然电信） 补偿，包括通过一个数字滤波器进行线性漂移修正（高于1毫伏/秒）
自动设置增益范围，范围在-10V－+10V
自动同步处理：ELREC 6通过一个波形识别过程来使与信号自动同步；除此之外，在发射期间信号可能发生频移并因此导致错误产生，而系统可自动与每个新来的脉冲同步，因此可避免上述错误的产生
自动数值叠加
最多250次叠加可增强信噪比以达到用户所需。在叠加过程中，操作员既可监测瞬时测值（观察噪声水平），也可监测累加测值（观察平均值的收敛）。
连续的质量检查可在噪声水平过高的情况下停止平均化处理，但先前叠加的数据将被保存。在嘈杂的环境下，平均化处理可使数据采集时间得到最优化。
为指出即使很轻微的异常幅度，对于基本电压，叠加后的分辨率为1μV，对极化率为0.01mV/V。在采集过程中和之后显示激化率的标准偏差，以显示噪音水平。
归一化的极化率选项：归一化的极化率选项以标准的激发极化衰减曲线为参照，可指示测量信号中的任何电磁耦合效应。
二、技术指标：
6个输入通道
信号波形：时间域（ON+，OFF，ON-，OFF），脉冲持续时间可以是0.5，1，2，4，8秒
多达10个的算术，对数或完全可程序控制的IP极化率窗口
可计算视电阻率，平均极化率和标准偏差
输入阻抗：10兆欧
输入过电压保护高达1000伏 输入电压范围,每个电偶极最高10V,2至6个电偶极的电压和最高15V
自动SP补偿±10V，线性漂移修正高达1mV/s
20比特ΣΔ转换器
采样率：10ms
共模抑制：100dB（RS＝0）
接地电阻测量从0.1至467千欧
电池测试：每次测量前进行，手动和自动均可
基本电压：
分辨率：叠加后1μV，准确度：典型值0.3%
极化率：
分辨率：0.01mV/V，准确度：典型值0.6%
存储容量：2500个读数 数据传输采用RS－232连至微机和打印机
（300至19200波特率）
通过串口进行远程控制
三、频率模式：
信号波形：（ON＋，ON－）或（ON＋，OFF，ON－，OFF）
脉冲持续时间：1或2秒
频率影响和基波与三次谐波的相对相位
分辨率叠加后约为0.01度
四、一般参数
尺寸：31×21×21cm
重量：含电池8kg（使用干电池时6kg）
操作温度：-40℃至+70℃
供电电源：12V内置电池（6节1.5V D型干电池，可选），在此两种情形下，
均可使用一块12V的外接电池 |
