新型煤矿探水专业设备PROTEM CM

PROTEM CM是加拿大GEONICS公司研制的煤矿(及隧道)探水专业设备,其功能和性能与原来的PROTEM 47HP完全相同,但在设计上做了很大改进。主要改进体现在以下方面:

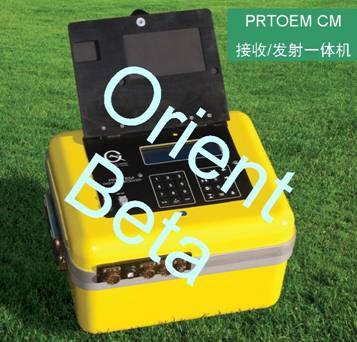

  1. 发射/接收一体化:新型的PROTEM CM把接收机和发射机合成一体(见下图),其体积和重量均减小到原来的一半左右,不需要同步电缆,工作起来更加轻便和方便。
  1. 接收机内置两块12V锂电池,可连续工作8小时。工作电压可在12V与24V之间任选。这样就不再需要外接电瓶了。
  2. 发射可采用1m×1m的固定线圈(重量大大减轻),也可以采用1m×1m~2m×2m的可变尺寸线圈。

     通过上述改进后,整个系统的配置就只有发射/接收一体机+接收线圈+发射线圈三部分,体积和重量不但减小一半,安全性也大大提高。
      除此之外,新型PROTEM CM 也可以单独作为接收机与所有现有的PROTEM系统兼容使用(去掉发射模块)。不同的是PROTEM CM 只能记录单分量(或者顺序三分量),且没有晶体(时钟)同步功能,所以对于地面三分量同时记录以及大定源方式不合适。

注:当PROTEM CM 作为接收机使用时,可与所有PROTEM发射机连接使用,包括TEM47, TEM47HP, TEM57-MK2, TEM67。

PROTEM CM 主要技术指标
接收单元
发射单元
接收信号类型 磁场的时间变化率
发射波形
双极性矩形波,占空比50%
可连接的
接收线圈
1. L.F: 单分量低频线圈。空气芯,频带60kHz, 直径100cm.
发射基频
工频为50Hz时:25, 62.5, 237.5Hz
关断时间
与发射框尺寸、匝数以及发射电流有关。40m×40m发射框、2A发射电流时为2.5微妙.
2. H.F: 单分量高频线圈。空气芯,频带700kHz, 直径61cm.
发射线圈
1. 多匝线圈(定制)
2. 5m×5m~200m×200m任意尺寸单匝电缆(地面使用时)
输出电流
最大3.5A (峰值7A)
3. 3D-1: 三分量顺序测量线圈
输出电压
1. 单电池(12V)时0~9V连续可调
2. 双电池(24V)时输出24V
时间道
20/30门可选,采样时间范围从6微妙~800毫秒。
公共部分
基准频率
工频为50Hz时:0.25, 0.625, 2.5, 6.25, 25, 62.5, 237.5 Hz
电源
内置 12/24V锂电池(军品)
同步方式
1. 作为一体机使用时:内部自动同步,无需同步线。
工作时间
输出电流2A, 输出功率12W时可连续工作8小时。
叠加时间
0.25, 2, 4, 8, 15, 30, 60, 120秒
工作温度
-30~50℃
标定方式
1. 内部自动标定
尺寸
40×35×24cm
重量
10.5kg
2. 采用标准线圈标定(可选)
接收机可显示的参数
操作键盘
2个3×4键密封触摸式键盘 1. dB/dT数据表格
增益控制
人工控制 1~27 2. dB/dT衰减曲线
动态范围
29bit (175dB) 3. 视电阻率数据表格
数据存储
内置固体存储器,最大可存储25000个记录。 4. 视电阻率曲线
5. dB/dT 测量剖面
6. 噪音实时监控
显示屏
8行×64字(240×64点阵)图形显示屏。 7. 标定曲线
8. 实时采集数据曲线
处理器
CMOS 68HC000 8 MHz CPU
