瞬变电磁法数据处理和解释软件包BETEM软件简介

  1. ※ 更名说明:本软件原名为TEMINT,自2006年9月更名为BETEM,特此说明。

      关于BETEM
      BETEM是为瞬变电磁法的数据处理和解释开发的专用软件。该软件采用了近年来的最新技术和方法,具有精度和分辨率高,使用简单等特点。该软件包采用模块式结构,每个模块可以独立执行不同的功能。
使用软件中出现任何错误或问题、疑问请及时联系:
联系方式:
        白登海:中国科学院地质与地球物理研究所,北京朝阳区北土城西路19号,邮编:100029。电话010-82998491,13601078579。电子邮箱:dhbai@mail.igcas.ac.cn.
        BETEM的适用范围
        1.1适用方法:不接地磁源瞬变电磁法
        1.2 适用环境:地面半空间和地下全空间
        1.3 适用装置:矩形发射框的任何观测方式(大定源的框内和框外任意位置;移动源的中心和偶极方式);环形
发射框的中心方式.
        1.4 操作系统要求:WINDOWS / XP及以上简体中文版
        1.5 硬件要求:PENTIUM以上各种台式和便携机。原则上该软件对计算机没有绝对要求,只要能够运行WINDOWS / XP以上操作系统的都可以。但由于本软件采用了较多的数值计算,计算机的内存和主频对软件的运行速度影响较大,建议内存大于512M,主频大于1G,硬盘工作空间大于500M。
        1.6 如果WINDOWS / XP版本较老或不是正版,请先升级,打补丁后再安装,否则将出现版本过时错误。出现这种错误时可按下边的方法进行处理:采用软盘或光盘启动系统到DOS状态,把该软件包中的*.DLL文件拷贝到C:\WINDOWS\SYSTEM32中。然后取出软盘或光盘,重新启动系统,再安装BETEM。
        BETEM的主要功能
         1.数据转换:包括数据归一化处理、重新采样、极性校正、测线和测点编辑、磁场计算等(即由磁场变化率∂Bz/∂T求取Bz, Bz是磁场的垂直分量)。
         2.数据处理:主要是计算全程视电阻率。包括噪音剔除、畸变校正、一次场消除、关断时间校正等。对于大定源发射框采用分段积分处理(即把发射框分为许多很小的电偶极),所以可以很精确的校正框边的影响。
         3.数据解释:视电阻率的一维正反演,电阻率成像变换、拟二维电性剖面和拟三维切片等。
         4.模拟实验与工程设计:该模块是BETEM的一个高级功能,为专业研究者提供了一个理论研究平台,同时为应用者提供了一个工程设计的工具。使用者可以根据需要或自己的想法建立模型、选择各种装置参数计算理论响应曲线。
         BETEM的效果
        在BETEM软件中,我们采用了近年来TEM研究的最新成果和高精度的数值计算方法,其数据处理和解释效果明显优于国外同类商用软件。下边用两个实例说明BETEM与TEMIX(加拿大INTERPEX公司)的应用效果对比:

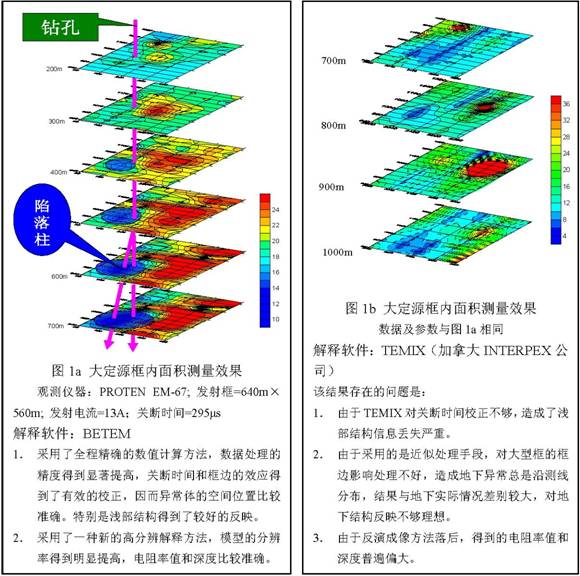

        1. 固定框面积测量

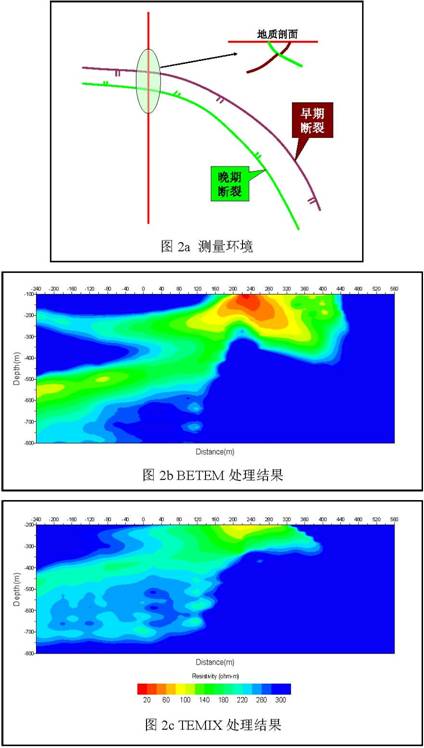

            2.断层探测(剖面测量)

                         由图2b和图2c比较可见,BETEM结果对断层的反映明显优于TEMIX。


        3. 地下巷道水探测

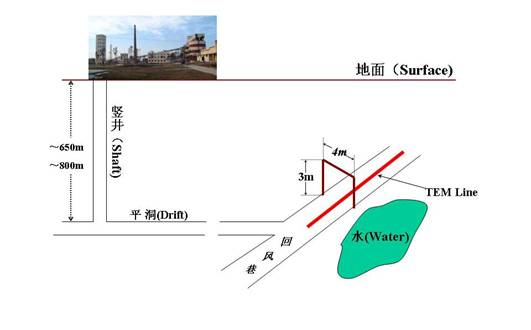

           图3a 矿井巷道底板全空间TEM测线布设示意图

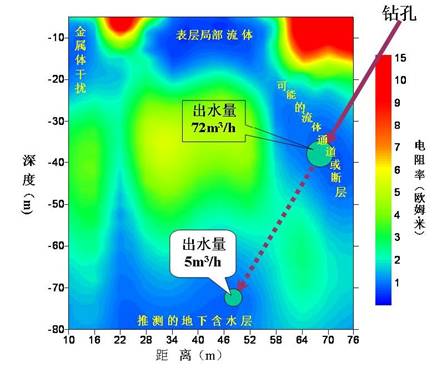

           图3 b 矿井巷道底板全空间TEM探测效果
