金属矿含矿隐伏断层探测

       金属矿,特别是有色金属矿的矿体本身一般不会引起足够的电阻率异常,TEM探测的并不是矿体,而是含矿构造。这些含矿构造常常表现为断裂、岩脉、硫化带等。下边是一个探测沉积层下的隐伏含矿断裂的例子。地质推测该处有一个隐伏断裂呈弧形展布,该断裂被一个晚期断层所切割。早期断裂是含矿构造,而晚期断层不含矿。我们的目的就是寻找老断层与新断层的切割点,探察老断层的向下延伸情况。

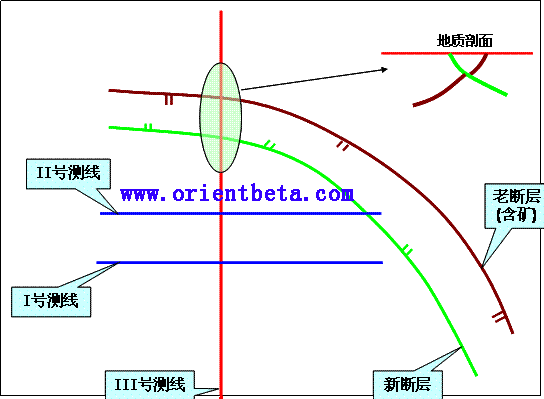

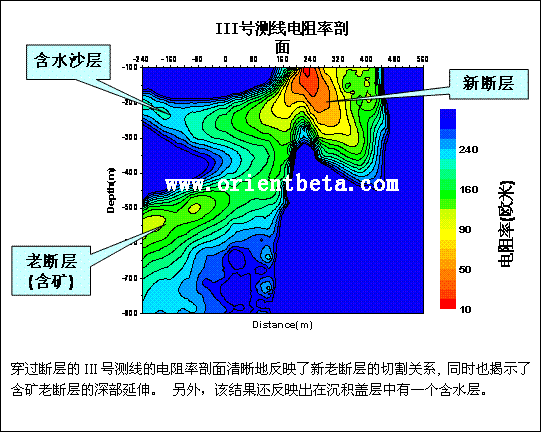

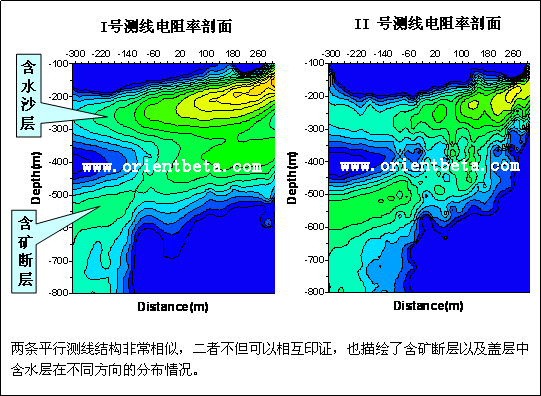

        根据地质资料预测断层埋深约300-400m, 设计发射框边长400m×380m,仪器采用PROTEM EM-67。共设计了3条测线,I号和II号测线平行分布,相距110m,III号测线与I号和II号测线垂直。这样设计的目的是希望从两个相互垂直的方向寻找断层的横向位置。最后的探测结果表明,III号测线穿过了断层,并很好地描绘了新、老断层的切割以及延伸情况。I号和II号测线未能穿过断层,但三条测线结合起来则可以判断出沉积层之下的断层倾向。
