TEM57-MK2瞬变电磁仪

TEM57-MK2是TEM57的升级型,与PROTEM数字接收机搭配使用,便构成PROTEM57瞬变电磁系统。TEM57-MK2在内部电源供电时发射功率达1500W,是一种非常轻便的中功率时间域电磁发射机。内部电源电压18—60V可变,可与发射线圈实现最佳匹配。如使用外部电源,发射功率可达3800W,电压可达160V。
TEM57-MK2是一种完美的中功率发射机,勘探深度达500m。自动显示关断时间。配备短参考电缆、轻便发射机和三维接收线圈的TEM57-MK2可圈定深至250m-300m的形态复杂的构造和矿体。如果采用晶体同步和大发射线圈,它可圈定埋深至500m的矿体和目标体。通过反演解释,可给出矿体的电导率、倾角和延伸等参数。

TEM57发射机技术参数:


电流波型:偶极方波,占空系数50%

基本频率:3,7.5,30Hz(功率传输线为60Hz时)

2.5,6.25,25Hz(功率传输线为50Hz时)如果用电缆同步可以达到1Hz以下的基频。

关断时间:20到115μs,依赖发射线圈 尺寸,匝数和发射电流大小

发射线圈尺寸:单匝可任意尺寸,但最小电阻不应低于0.7欧姆,最大发射线 圈可到300×600m

输出电压:18伏—60伏连续可调,当外接电源时可达180伏

同步:电缆或高稳定性晶体同步

输出电流:最大28A

工作温度:-40℃—+60℃

关断时间显示:自动显示关断时间

电源:1800瓦,110/220V单项发电机供电或2-6个12伏电瓶直流供电

防护:电和电磁防护

重量:15公斤

尺寸:43 x 25 x 25 厘米

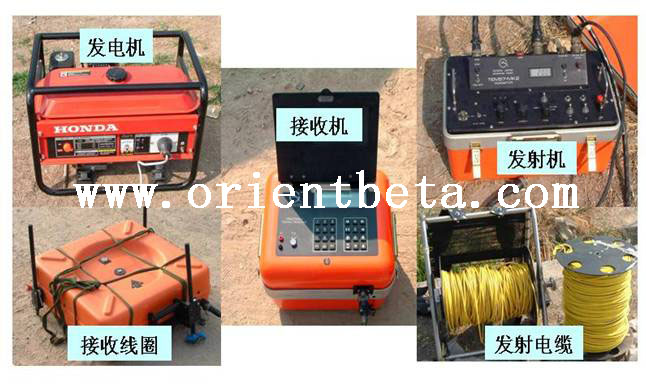

文本框:    PROTEM EM-57 配置
